Антистатическая мебель ESD — это столы, стулья, тумбы, стеллажи, тележки и другие элементы рабочего места, которые помогают контролировать статическое электричество. Такая мебель нужна там, где работают с платами, микросхемами, электронными компонентами, измерительной техникой и чувствительным оборудованием.
Главная задача ESD-мебели — не просто «не накапливать статику», а обеспечить контролируемый отвод заряда и снизить риск электростатического разряда. Но сама по себе мебель не создает полноценную защиту: она должна работать вместе с заземлением, антистатическим полом или ковриком, браслетами, упаковкой, инструментом и регулярной проверкой.
Что такое антистатическая мебель ESD
Антистатическая мебель — это промышленная или лабораторная мебель с материалами и конструкцией, рассчитанными на работу в зоне ESD-защиты. В такую мебель входят антистатические рабочие столы, верстаки, стулья, табуреты, тумбы, шкафы, стеллажи, подкатные тележки и полки.
ESD расшифровывается как Electrostatic Discharge — электростатический разряд. Для человека слабый разряд может быть почти незаметен, но для электронных компонентов он способен стать причиной отказа, скрытого повреждения или нестабильной работы изделия.
Чем антистатическая мебель отличается от обычной
Обычная мебель проектируется для хранения, сидения или организации рабочего места. Ее материалы могут накапливать заряд: пластик, обычные ламинированные покрытия, тканевая обивка, резина, изолирующие накладки.
Антистатическая мебель отличается тем, что ее поверхности и элементы подбираются с учетом ESD-защиты. Она должна не создавать опасную разность потенциалов и, при правильном подключении, помогать отводить заряд в контролируемую точку.
Ключевые отличия:
- контролируемые электрические свойства поверхности;
- возможность подключения к общей точке заземления;
- совместимость с ESD-браслетами, полом, ковриками и тарой;
- материалы, которые не должны становиться источником сильного заряда;
- возможность проверки сопротивления и состояния рабочей зоны.
Почему одной антистатической поверхности недостаточно
Распространенная ошибка — считать, что покупка антистатического стола автоматически решает проблему ESD. На практике защита работает только как система.
Если на ESD-стол поставить обычное офисное кресло, положить пластиковую папку, использовать бытовой коврик или не подключить рабочую поверхность к заземлению, риск разряда остается. Поэтому антистатическая мебель должна рассматриваться как часть ESD-защищенной зоны, а не как отдельный предмет интерьера.
Как работает ESD-мебель
ESD-мебель работает за счет сочетания трех факторов: материалов с нужными электрическими свойствами, правильной схемы подключения и контроля состояния рабочего места.
Контролируемый отвод заряда
Заряд не должен уходить резко и непредсказуемо. Задача ESD-системы — создать безопасный путь отвода заряда от поверхности, оборудования или человека. Для этого используют токорассеивающие материалы, специальные покрытия, заземляемые элементы, антистатические коврики, браслеты и ESD-пол.
Заземление и общая точка подключения
Антистатический стол или рабочая поверхность должны подключаться к общей точке заземления или к системе эквипотенциального соединения, если такая схема предусмотрена на объекте. Подключение должно выполняться с учетом требований электробезопасности.
Нельзя использовать случайные решения: батареи отопления, неподтвержденные металлические конструкции, самодельные провода без проверки. Такое подключение может быть неэффективным или опасным.
Роль EPA-зоны
EPA — это электростатически защищенная зона. В нее входят не только стол и стул, но и персонал, пол, упаковка, инструменты, тара, маркировка, правила доступа и регулярная проверка. Именно в такой системе ESD-мебель раскрывает свои защитные свойства.
Где применяется антистатическая мебель
Антистатическая мебель нужна в помещениях, где электростатический разряд может повредить изделие, исказить измерения, вызвать сбой оборудования или привести к браку.
Производство электроники и микроэлектроники
Это основная сфера применения ESD-мебели. Антистатические столы, стулья, стеллажи и тележки используют при сборке, пайке, тестировании, упаковке и ремонте печатных плат, микросхем, модулей, датчиков и электронных блоков.
Здесь важно не только удобство рабочего места, но и защита компонентов на каждом этапе: от хранения до финальной проверки.
Сервисные центры и ремонт техники
В сервисных центрах ESD-мебель нужна при ремонте ноутбуков, смартфонов, планшетов, серверного оборудования, блоков питания и другой техники. Даже если объем работ небольшой, открытые платы и микросхемы остаются чувствительными к статическому электричеству.
Для базового сервисного места часто используют ESD-стол, антистатический коврик, браслет, заземляющий провод, ESD-тару и подходящий инструмент.
Лаборатории и измерительные зоны
В лабораториях антистатическая мебель помогает организовать стабильное рабочее место для измерений, испытаний, настройки и работы с чувствительным оборудованием. Особенно это важно там, где используются электронные датчики, платы управления, измерительные приборы и опытные образцы.
Склады компонентов и зоны упаковки
ESD-защита нужна не только во время сборки. Компоненты могут повреждаться при хранении, транспортировке и упаковке. Поэтому в складских и упаковочных зонах используют антистатические стеллажи, тележки, контейнеры, пакеты и рабочие поверхности.
Чистые помещения
В чистых помещениях мебель выбирают не только по антистатическим свойствам, но и по совместимости с требованиями чистоты: материалам, простоте уборки, низкому пылеобразованию, устойчивости к средствам обработки. Здесь особенно важно не путать ESD-защиту со стерильностью: антистатическая мебель снижает электростатические риски, но не заменяет вентиляцию, уборку и регламент чистого помещения.
Какие виды ESD-мебели бывают
Антистатические столы и верстаки
Это основа рабочего места. ESD-стол используют для монтажа, пайки, сборки, проверки, упаковки и ремонта. Важны размер столешницы, нагрузка, материал поверхности, наличие точки заземления, полок, освещения, перфорированных панелей, кабель-каналов и регулировки высоты.
ESD-стулья и табуреты
Антистатический стул снижает риск накопления заряда на операторе из-за трения одежды и сиденья. Важны материал сиденья, ролики или опоры, регулировка высоты, совместимость с ESD-полом и общая эргономика.
Обычное офисное кресло в ESD-зоне — частая ошибка. Оно может накапливать заряд и нарушать логику защищенного рабочего места.
Тумбы, шкафы, стеллажи и тележки
Эти элементы нужны для хранения и перемещения компонентов, инструмента, документации, оснастки и готовых изделий. Если изделие чувствительно к ESD, его нельзя просто положить на обычную полку или перевезти на обычной тележке без оценки риска.
Комплектующие рабочего места
К ESD-мебели часто добавляют:
- антистатические коврики;
- браслеты и провода заземления;
- общие точки заземления;
- держатели инструмента;
- ESD-тару;
- антистатические пакеты;
- ионизаторы;
- освещение;
- перфорированные панели;
- полки и кабельные каналы.
Как выбрать антистатическую мебель
Выбор ESD-мебели начинается не с каталога, а с задачи. Нужно понять, какие изделия обрабатываются, насколько они чувствительны к разряду, какие операции выполняет персонал и какая инфраструктура уже есть в помещении.
По типу операций
Для пайки и ремонта важны термостойкость поверхности, место под инструмент, освещение и вытяжка. Для сборки — эргономика, полки, лотки, тара и удобная организация деталей. Для контроля качества — стабильная поверхность, место под приборы и кабель-менеджмент. Для склада — стеллажи, тележки и ESD-упаковка.
По материалам и электрическим свойствам
Уточняйте, из чего сделана столешница, сиденье, ролики, полки и другие элементы. Важно, чтобы поставщик мог объяснить, какие свойства имеет поверхность, как она подключается к ESD-системе и как проверяется.
Не стоит выбирать мебель только по слову «антистатическая» в названии. Нужны документы, техническое описание и рекомендации по эксплуатации.
По совместимости с полом, браслетами и упаковкой
ESD-стол должен работать вместе с другими элементами. Если оператор сидит, важен браслет и схема подключения. Если оператор много перемещается, важна система «обувь — пол». Если компоненты переносятся между зонами, нужна ESD-тара и упаковка.
По документам и проверке
Перед покупкой желательно запросить:
- техническое описание изделия;
- паспорт или документацию производителя;
- рекомендации по подключению;
- рекомендации по уходу;
- сведения о материалах поверхности;
- протоколы испытаний, если они заявлены;
- условия гарантии;
- возможность монтажа и проверки на объекте.
Что входит в антистатическое рабочее место
Минимальный комплект
Для небольшого сервисного или монтажного места обычно нужны:

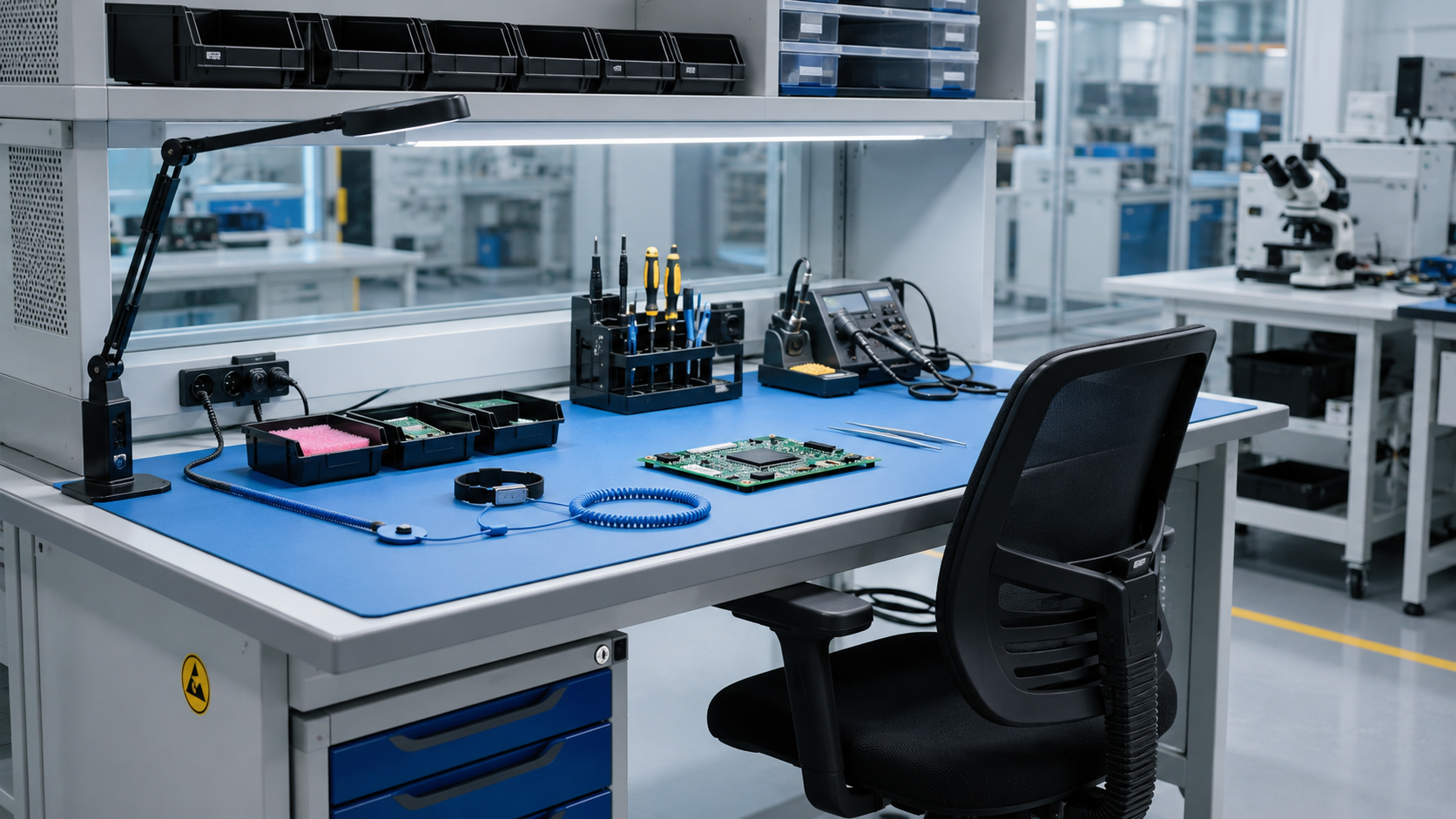

- ESD-стол или рабочая поверхность;
- антистатический коврик, если он предусмотрен схемой;
- браслет оператора;
- провод заземления;
- общая точка подключения;
- ESD-тара для компонентов;
- антистатическая упаковка;
- подходящий инструмент.
Расширенный комплект для производства
Для производственного участка дополнительно могут понадобиться:
- антистатические стулья;
- ESD-пол или напольные коврики;
- стеллажи и тележки;
- перфорированные панели;
- освещение;
- ионизаторы;
- маркировка EPA-зоны;
- регламент доступа;
- журнал проверок;
- обучение персонала.
Что запросить у поставщика (h3)
Хороший поставщик должен помочь не только подобрать стол, но и объяснить, как мебель будет встроена в рабочее место. Запросите схему подключения, рекомендации по эксплуатации, совместимые аксессуары и информацию о проверке защитных свойств.
Стоимость, сроки и что влияет на цену
Цена антистатической мебели зависит от комплектации и требований к рабочему месту. На стоимость влияют:
- размер и нагрузка стола;
- материал столешницы;
- регулировка высоты;
- наличие полок, освещения, тумб и панелей;
- исполнение стула;
- требования к чистому помещению;
- количество рабочих мест;
- необходимость монтажа;
- проверка и оформление протоколов;
- доставка и сборка.
Сроки зависят от наличия стандартных моделей, необходимости изготовления под заказ, комплектации и объема проекта. Для одного сервисного места решение обычно проще, чем для производственной линии или участка с несколькими EPA-зонами.
Ошибки и риски при выборе ESD-мебели
Отсутствие заземления
Без правильного подключения антистатическая мебель может не выполнять свою функцию. Рабочая поверхность должна быть включена в понятную и проверяемую схему.
Обычный стул в ESD-зоне
Офисное кресло с тканевой обивкой, пластиковыми роликами или изолирующими элементами может стать источником заряда. Если рабочее место проектируется как ESD-зона, стул тоже должен соответствовать задаче.
Неправильный уход за поверхностью
Бытовая химия, полироли, агрессивные растворители и случайные покрытия могут изменить свойства поверхности. Для ESD-мебели нужны совместимые средства ухода и регламент уборки.
Нет периодической проверки
Даже правильно выбранная мебель со временем может потерять свойства из-за износа, загрязнения, повреждения покрытия или разрыва заземляющего провода. Поэтому рабочее место нужно проверять, а результаты фиксировать.
Сравнение: обычная мебель, антистатический коврик и ESD-мебель
| Решение | Когда подходит | Ограничения |
|---|---|---|
| Обычная мебель | Для офисных задач без работы с чувствительной электроникой | Может накапливать заряд, не подходит для EPA |
| Антистатический коврик | Для простого сервисного места или временной зоны | Не заменяет стол, стул, тару, пол и проверку |
| ESD-мебель | Для регулярной работы с платами, микросхемами, компонентами и приборами | Требует заземления, совместимых аксессуаров и контроля |
| Полноценная EPA-зона | Для производства, лабораторий, склада компонентов и ответственного ремонта | Требует проекта, обучения, маркировки и регламента |
Можно ли использовать обычный металлический стол вместо ESD-стола?
Что делать перед покупкой: чек-лист
- Определите, с какими компонентами и изделиями будут работать сотрудники.
- Уточните, есть ли требования заказчика, стандарта или внутренней ESD-программы.
- Опишите операции: пайка, сборка, ремонт, измерения, упаковка, хранение.
- Решите, нужна ли одна рабочая зона или полноценная EPA.
- Проверьте, есть ли на объекте корректное заземление.
- Подберите стол, стул, коврик, тару, упаковку и аксессуары как единую систему.
- Запросите документы на мебель и рекомендации по подключению.
- Исключите обычные пластиковые, резиновые и тканевые элементы в ESD-зоне.
- Назначьте ответственного за проверку и обслуживание.
- Зафиксируйте регламент уборки, измерений и допуска персонала.
Вывод
Антистатическая мебель ESD нужна не только крупным производствам электроники. Она полезна в сервисных центрах, лабораториях, ремонтных мастерских, учебных классах, зонах упаковки и хранения компонентов. Но ее эффективность зависит не от одного стола или стула, а от всей системы: заземления, совместимых материалов, персонала, упаковки, регулярной проверки и правильной эксплуатации.
Если рабочее место связано с платами, микросхемами, электронными модулями или точными приборами, ESD-мебель стоит выбирать как инженерное решение. Сначала определяют риски и операции, затем подбирают комплект, проверяют документы, продумывают подключение и только после этого внедряют рабочее место в эксплуатацию.
